搅拌机架的分类和选用要点

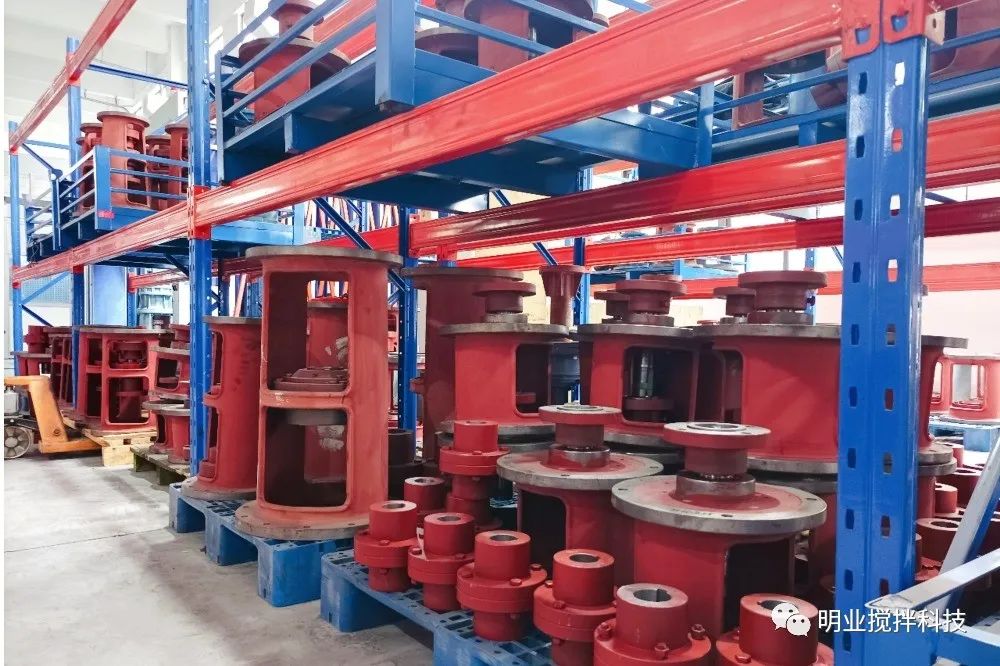

一、机架的分类

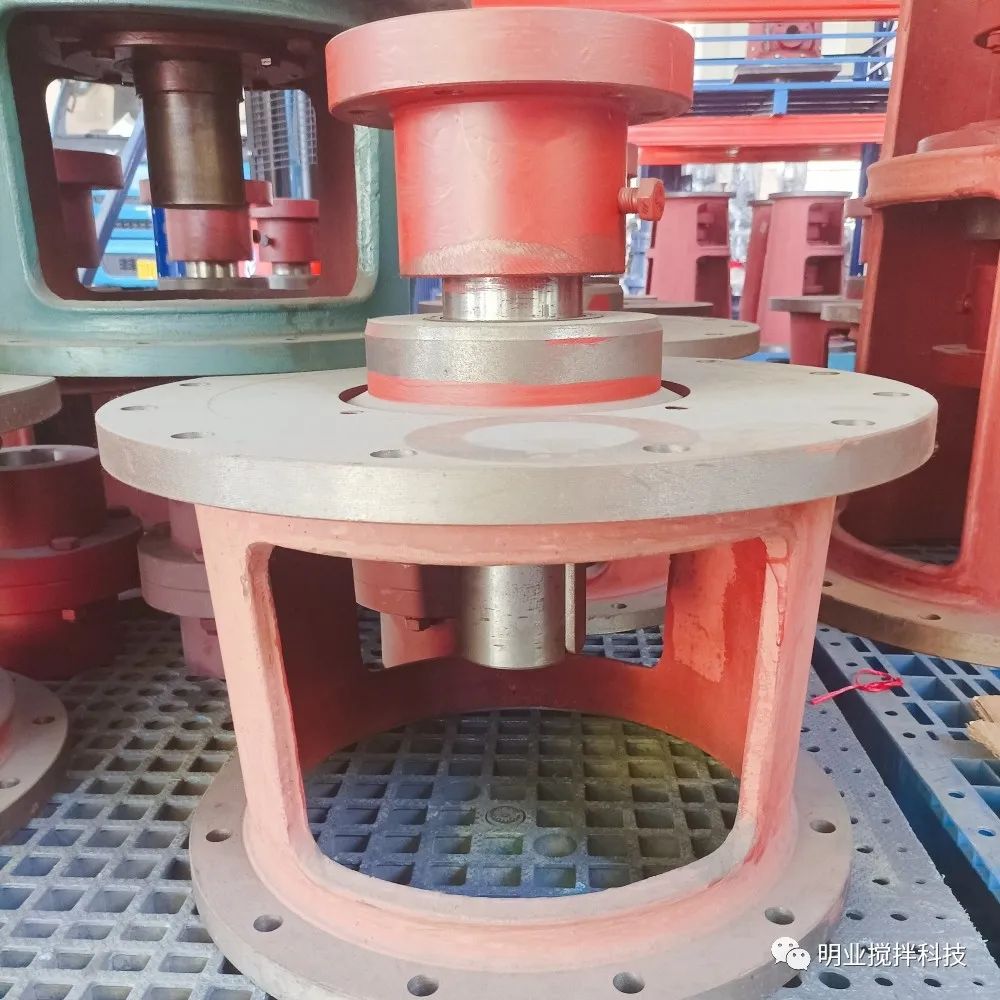

众所周知，机架是立式搅拌装置中一个必不可少的重要部件，通?；苣诘目占浠嵊美慈菽闪崞?、轴封装置等部件，及保证安装操作所需要的空间。同时机架内部还会安装中间轴承装置，用来改善搅拌轴的支承条件。机架的下端基本都是采用螺栓与安装底盖进行连接，机架的公称直径应等于或小于安装底盖的公称直径。我们依据支点数量将机架分类为：无支点机架、单支点机架和双支点机架。

二、机架设计和选择的前提

设计或选择机架的基本条件：

① 动机或变速器有一个支点，经核算可承受搅拌轴的载荷。

② 设置底轴承作为一个支点。

③ 封本体设有可以作为支点的轴承。

④ 搅拌设备内，搅拌轴中部设有导向轴承，可以作为一个支点。

三、机架设计和选择的要点

机架设计&选用原则：主要根据减速机输出轴径的大小来确定机架的型号。

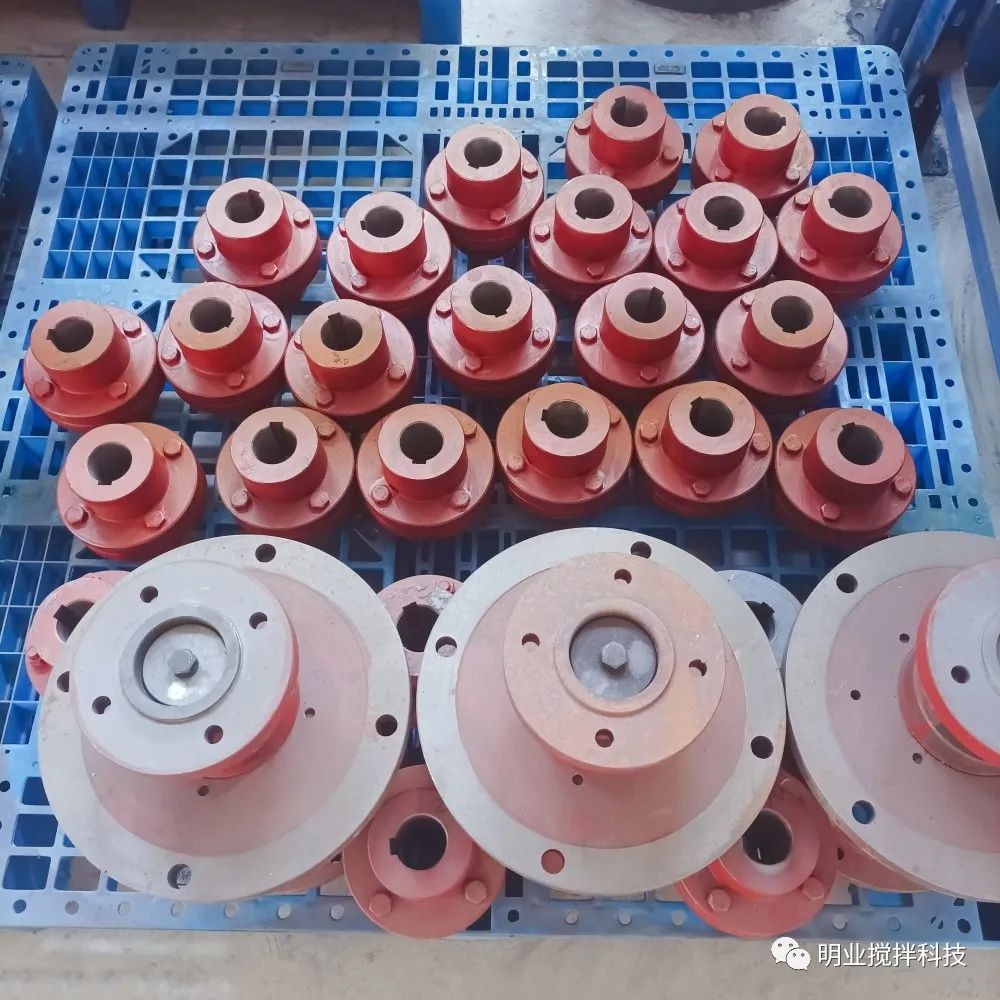

一、当具备设计&选择机架四点基本条件的一点时，可选用单支点机架。而在使用单支点机架时，搅拌轴与减速机之间的联轴器必须选用弹性联轴器。

二、对于一些小功率和较小轴向载荷等工部环境，通常建议选用无支点机架。如选用无支点机架，必须满足以下两个条件或第3点：

1、变送器和动机具备两个支点。且是经过核算，确认轴承能够完全承受由搅拌轴传递而来的径向和轴向载荷。

2、同时具备选用单支点机架条件的①和②——④项中之一者，上下可组成一对轴支撑。

3、具备①、②、③、④四个条件其中之一，同时在非必须使用弹性联轴器的前提下，可以选择刚性联轴器代替弹性联轴器，来连接减速机输出轴和搅拌器搅拌轴，取消底部轴承或中间轴承的支撑点，从而达到简化机架的作用。此类方式只适合搅拌需求不强烈，功率小，对轴承负荷较小的工况环境。

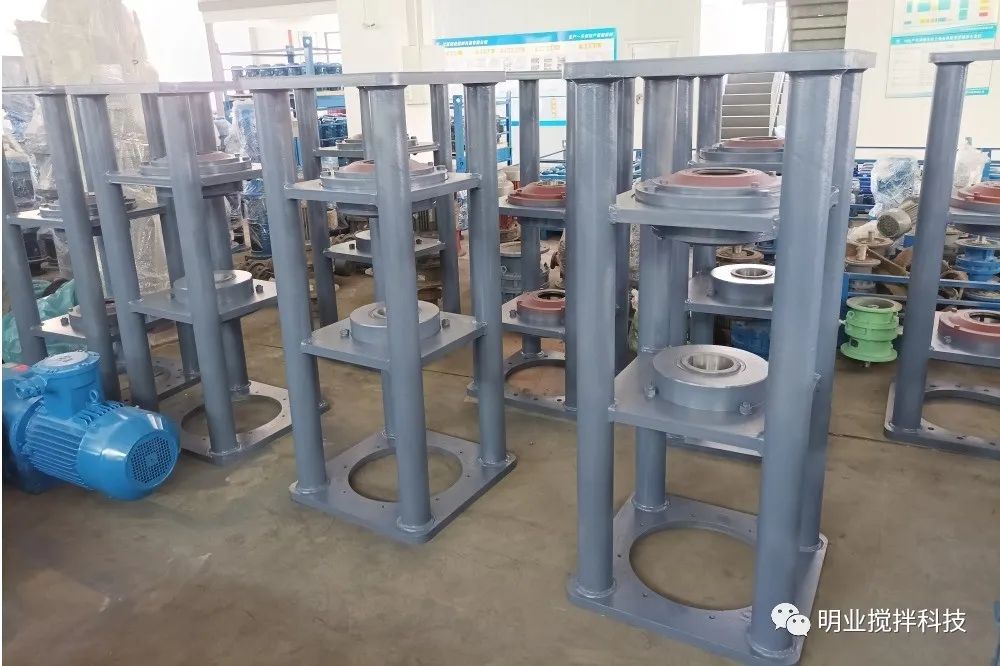

三、在不具备选用单支点或无支点机架的情况下，应选用双支点机架。但选用的双支点机架时两支点轴承结构不带紧定套，搅拌轴的轴向位置不能调整，搅拌轴与减速机之间的连接应选用弹性联轴器。
