搅拌器各部件的安装和检查标准
2023年02月03日 |
阅读次数：1243搅拌器各部件的安装和检查标准
一、搅拌轴
1. 机械密封搅拌轴的径向摆动量不大于0.8mm。
2. 填料密封搅拌轴的径向摆动量：
工作压力 （MPa） | 轴的径向摆动量 （mm） |
|---|---|
| ＜0.25 | 0.9 |
| 0.25 ∽ 0.8 | 0.75 |
| 0.8 ∽ 1.6 | 0.6 |
| 1.6 ∽ 6.4 | 0.5 |
3. 搅拌轴的直线度允差值：
| 转速 （r/min) | 直线度允差值 （mm) |
|---|---|
| ＜100 | ≤ 0.15/1000 |
| 100 ∽ 400 | ≤ 0.1/1000 |

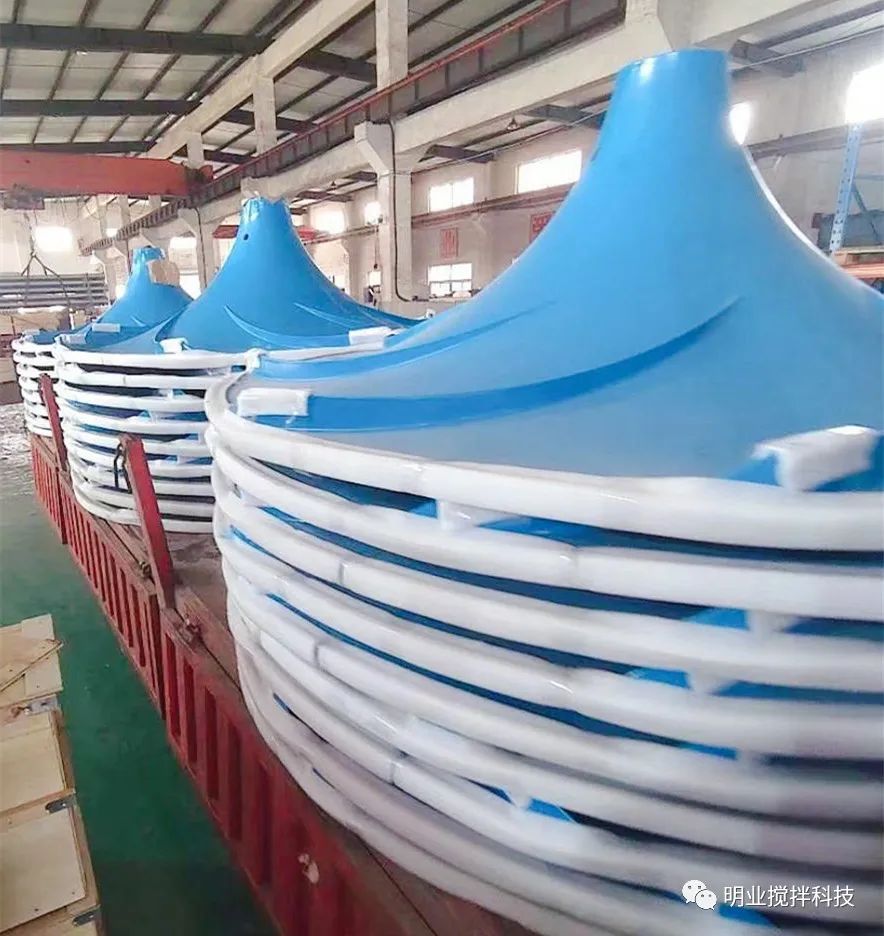

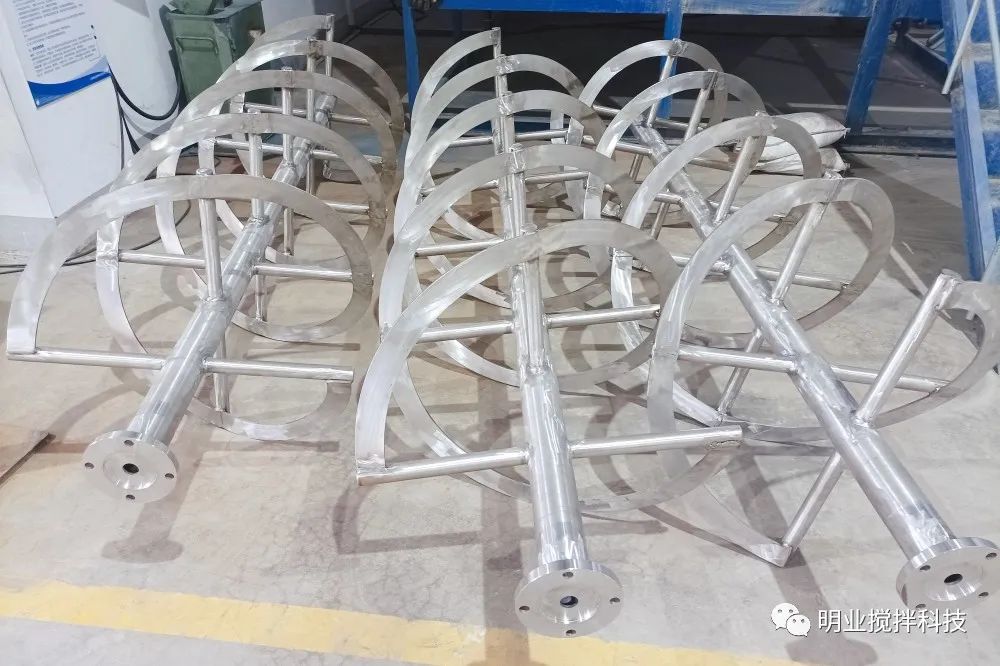

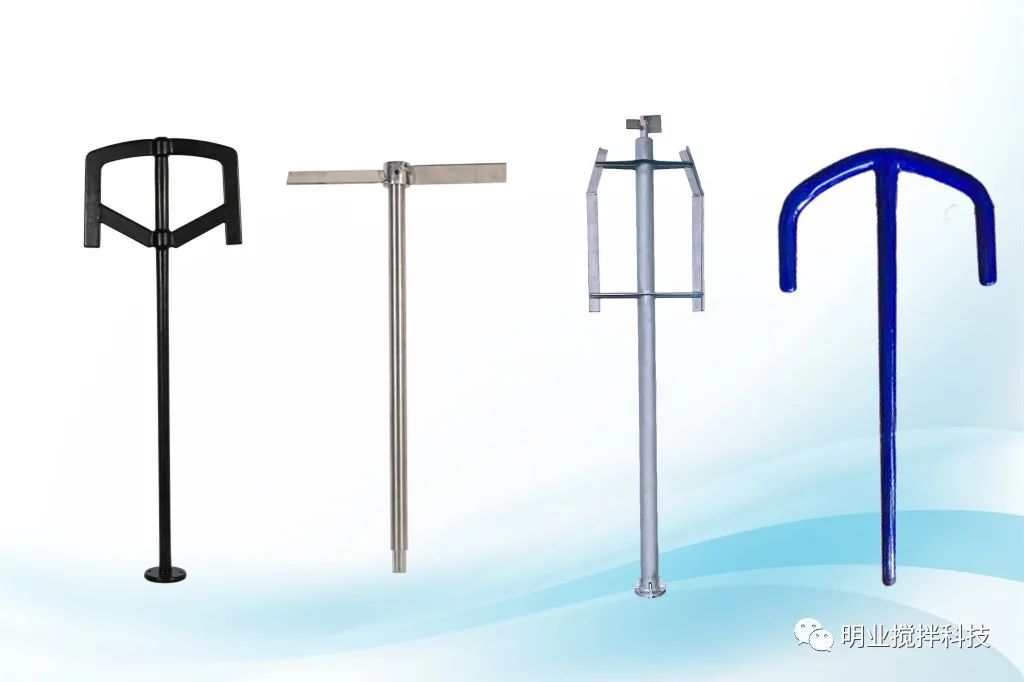

二、搅拌桨叶
1. 搅拌器浆叶均匀腐蚀超过原厚度30%的，或有明显裂纹、松脱情况，应及时修复或更换。
2. 主轴的轴线应与搅拌桨叶垂直，其允许偏差为桨叶长度的4/1000，且数值应在5mm之内。
3. 锚式浆叶与罐壁的间隙差值<1mm；锚式桨叶变形<1.5mm。
4. 转速高于100 r/min的搅拌器，在桨叶叶片上的允许剩余不平衡质量应<20g。
三、主轴
1. 主轴与法兰端面不垂直度≤0.2mm。
2. 底部轴套径向间隙的摩损允许通常为≤0.25mm 。
3. 主轴表面光滑，无明显的划痕和腐蚀斑点。
4. 轴套与轴颈接触印痕≥2-3点/cm2。
5. 支架无变形现象，焊点无腐蚀或裂纹，支架中点与轴心偏差<1mm。

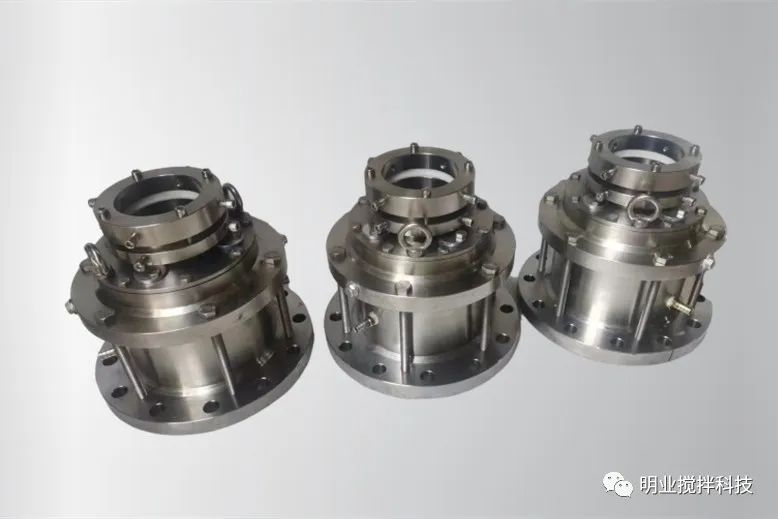

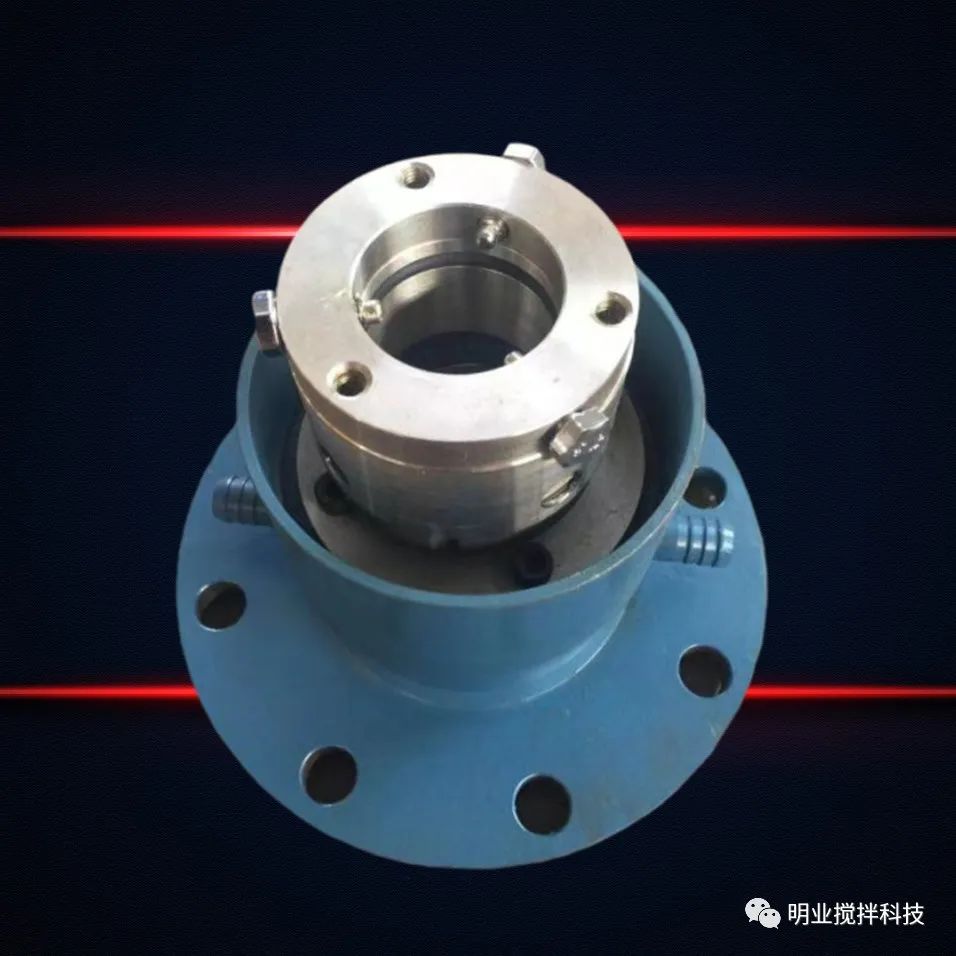

四、轴向密封装置
1. 罐体和密封盒连接法兰的不同心度允许偏差为≤0.6mm。
2. 机械密封压盖与机械密封的配合为H11/d11，搅拌轴与箱体衬套的间隙在0.6~1.0mm之间。
3. 机械密封压盖孔与轴的间隙在0.75~1.0mm之间。
4. 密封冲洗和冷却液接管正确，无泄漏。与轴颈接触印痕不少于2-3点/cm2。

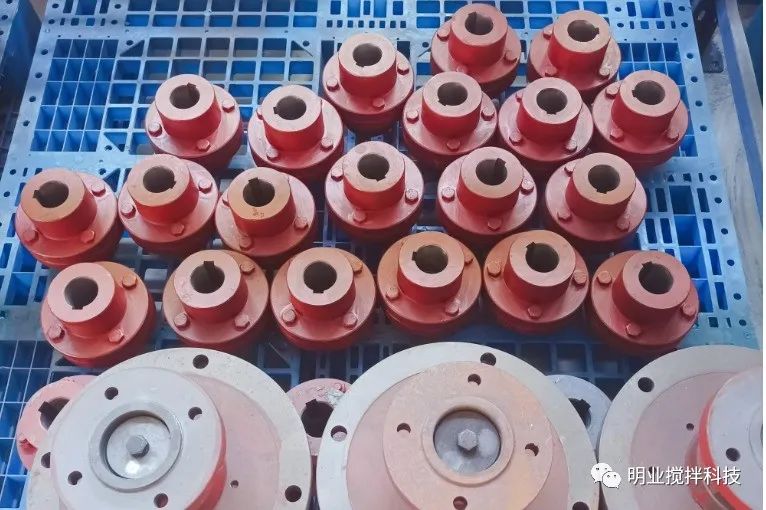

五、联轴器
1. 联轴器相邻两螺栓孔中点距允许偏差为±0.6mm。任意两螺栓孔中点距允许偏差为±1.0mm。
2. 联轴器轴孔与搅拌轴颈的配合为H7/js6。
3. 夹壳式联轴器孔必须两半合在一起，一次加工，孔与轴采用H7/js6。
4. 联轴器的找正：
| 型式 | 径向圆跳动 | 端面圆跳动 |
|---|---|---|
| 固定圆 | ≤ 0.06 | ≤ 0.1 |
