反应釜传动系统的选型要点
2022年12月24日 |
阅读次数：1221反应釜传动系统的选型要点

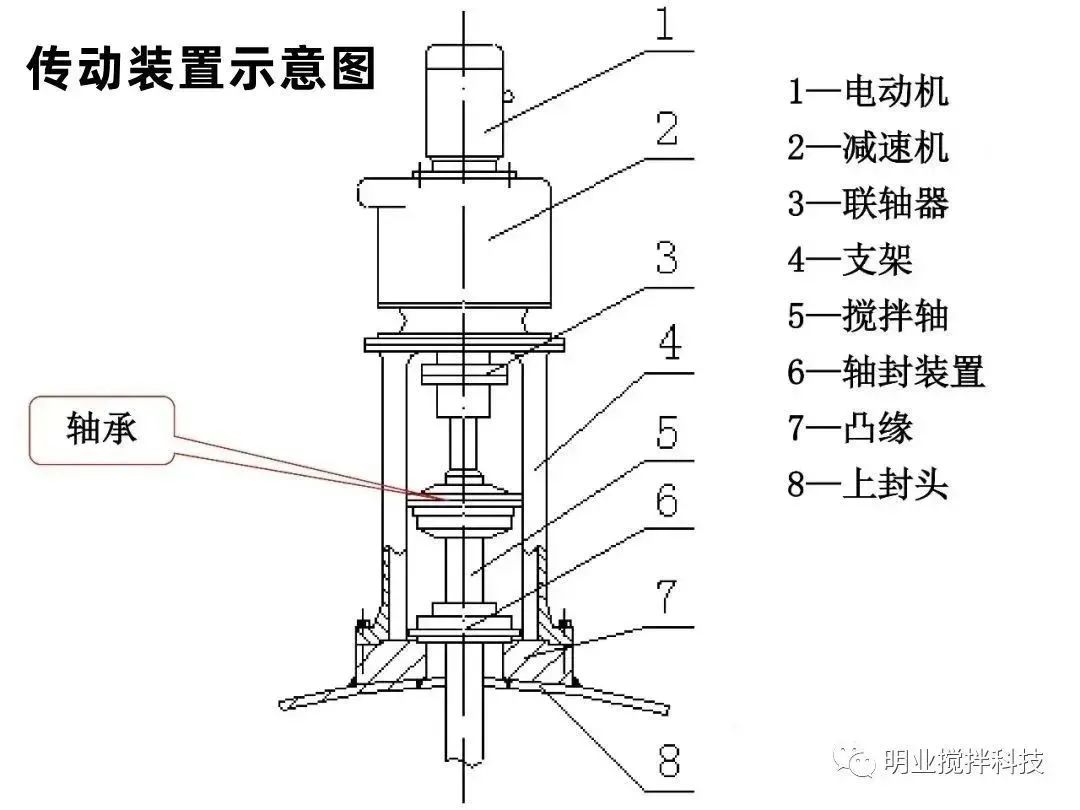

反应釜的传动系统作为整个机械的关键组成部分，主要包括电动机、减速机、联轴器和机架四个部分，承担着持续且稳定地将动能传递给执行装置的重任，因此传动系统选型尤为重要，今天就来谈一谈传动装置的选型特点。
一、电机的选型
1、电机功率
电机功率：Pe=（P+Ps）/ η
Ps：轴封消耗功率（kw）；
η：传动系统的机械效率；
P：搅拌功率。

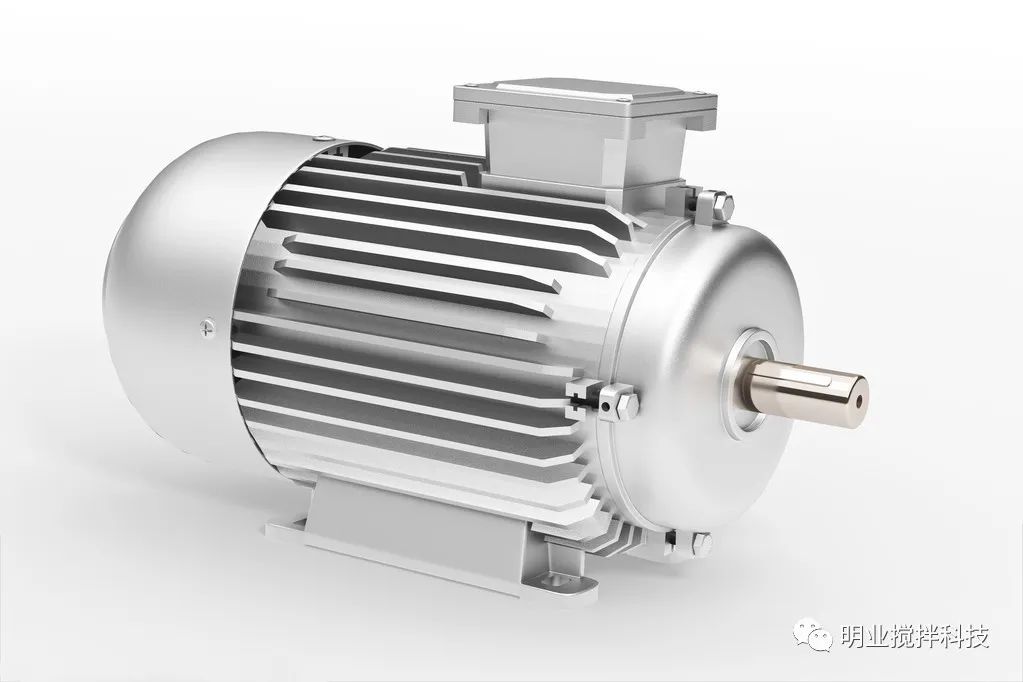

2、电机的选型
根据所需功率、转速和工作环境，可选用：
⑴ 一般异步电机
⑵ 变速异步电机
⑶ 防爆异步电机
二、 减速机的选型
1、常用选择
根据载荷电化、振动和生产连续性要求，一般有摆线针轮行星减速机、齿轮减速机、圆柱蜗杆减速机和三角皮带减速机等选择。
提醒：选型时应优先考虑传动效率高的摆线针轮行星减速机和齿轮减速机。
2、常用减速机特性
| 类型 | 摆线针轮行星减速机 | 齿轮减速机 | 圆柱蜗杆减速机 | 三角皮带减速机 |
| 传动比i | 87~9 | 12~6 | 80~ 15 | 4.53~2.96 |
| 输出轴转速r/min | 17~ 160 | 65~ 250 | 12~ 100 | 200~500 |
| 输入功率 kw | 0.04~55 | 0.55~315 | 0.55~55 | 0.55~200 |
| 传动效率 | 0.9~0.95 | 0.95~0.96 | 0.8~ 0.93 | 0.95~0.96 |
| 主要特点 | 传动效率高，传动比大，结构紧凑，拆装方便，体积小，重量轻，寿命长，承载能力高，工作平衡。对过载和冲击载荷有较强的承受力，允许正反转，可用于防爆要求。 | 在相同传动比范围内具有体积小，传动效率高，制造成本低，结构简单，装配检修方便，允许正反转，不允许承受外加轴向载荷，可用于防爆要求。 | 凹凸圆弧齿廓啮合，磨损小，发热低，效率和承载能力高，体积小，重量轻，结构紧凑，可应用于搪玻璃反应罐，可用于防爆爆要求。 | 结构简单，过载时能打滑，可起到安全?；ぷ饔茫炔荒苋繁＞罚豢捎糜诜辣?。 |

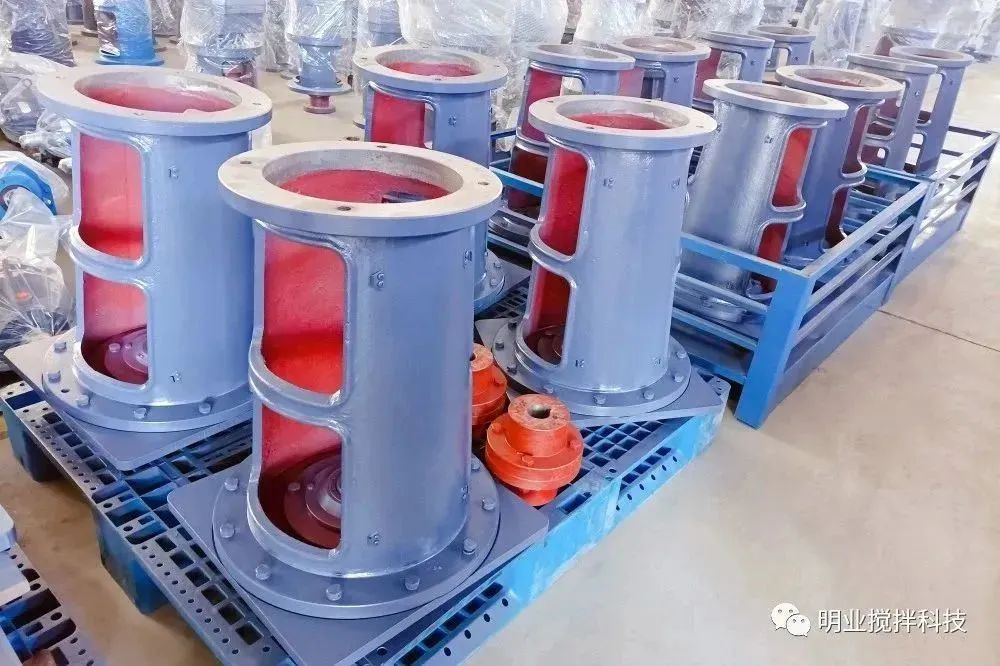

三、机架的选型
1、常用类型
● 无支点机架：一般仅适用于传递小功率和小的轴向载荷的条件。

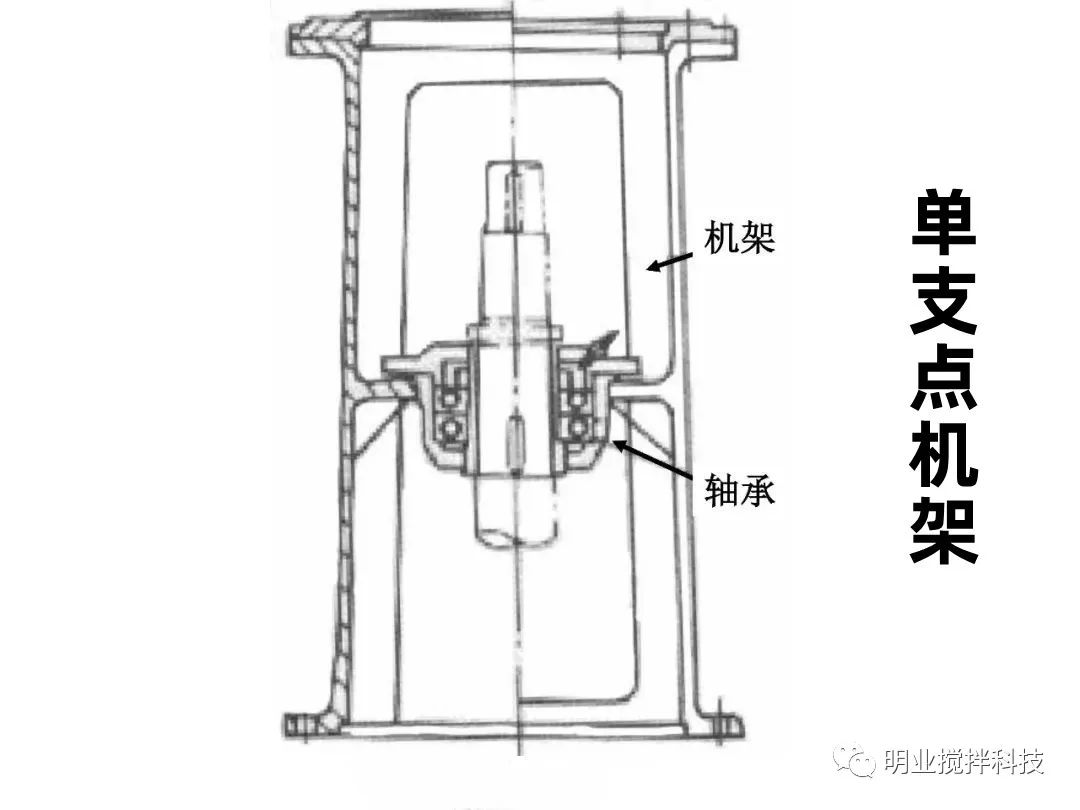

● 单支点机架：适用于电动机和减速机可作为一个支点，或容器内可设置中间轴承和底轴承的情况。

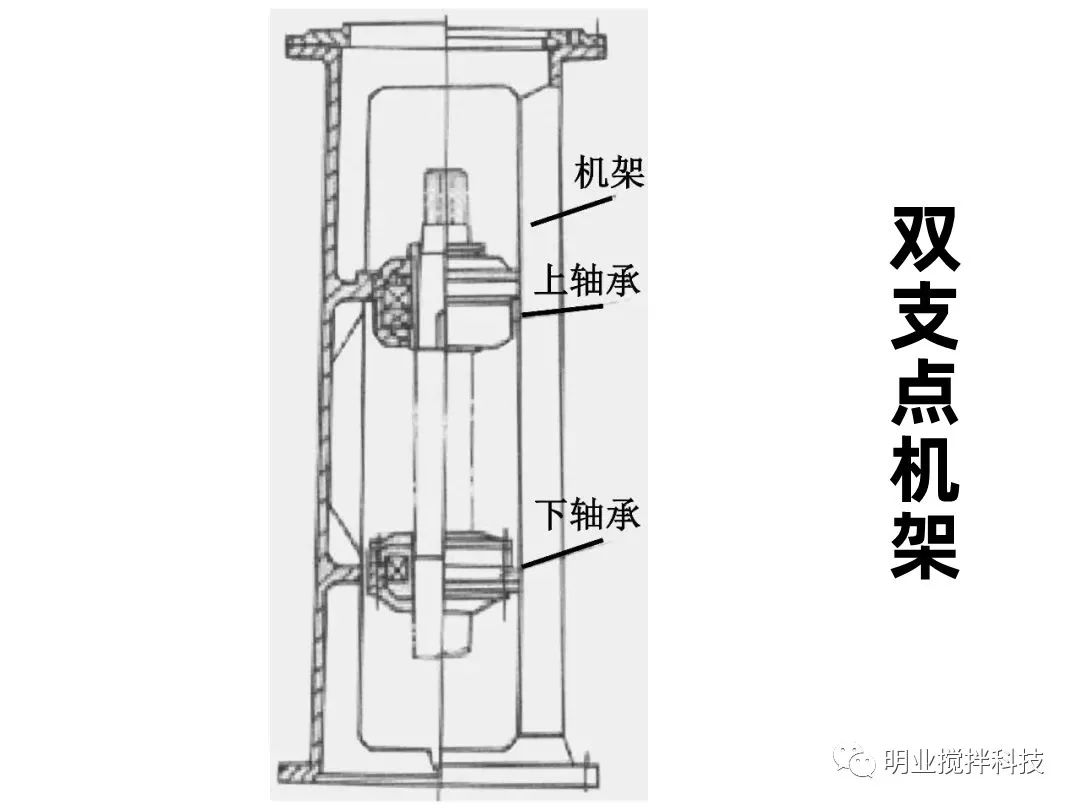

● 双支点机架：适用于悬臂轴。
2、搅拌轴支承
搅拌轴支承分为悬臂式和单跨式两种。如罐体内不设置中间轴承和底轴承，特别是对卫生条件要求比较高的生物反应釜，为维护方便，减少了罐内的设备构件，应优先使用悬臂式搅拌轴。
