对比两种锂电浆料的搅拌工艺
2023年12月22日 |
阅读次数：677对比两种锂电浆料的搅拌工艺
目前锂电资料搅拌按工艺步骤可分为：干法搅拌和湿法搅拌。

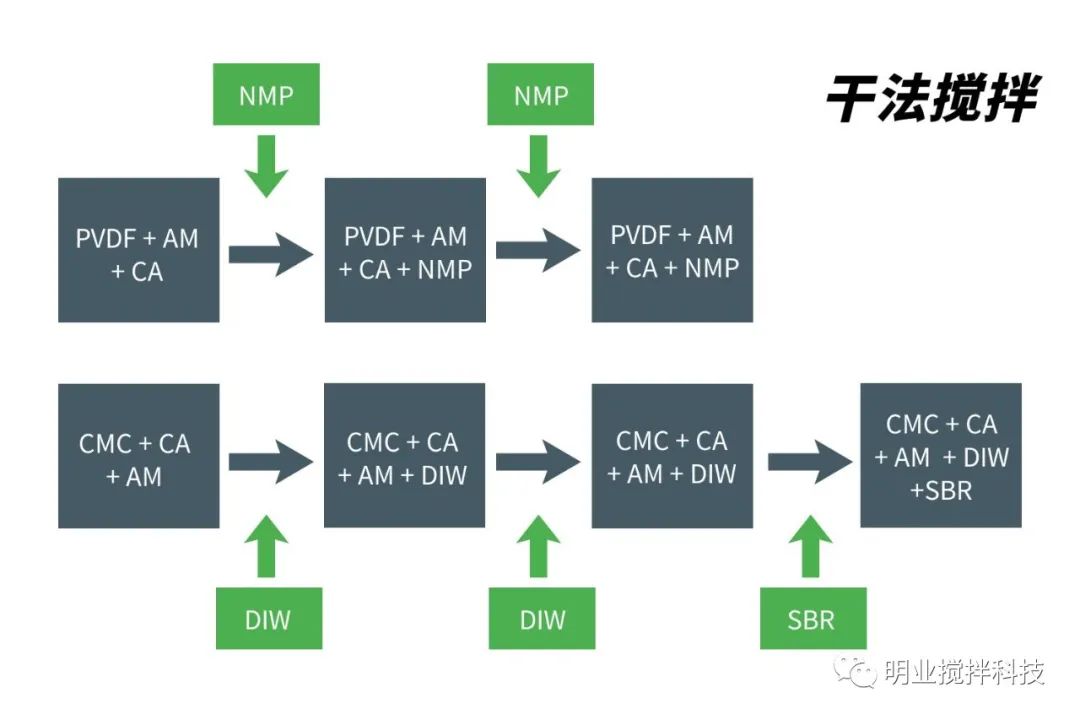

一、干法搅拌
工艺特点：
干法制浆的工艺流程是首先将活物质、导电剂等粉末物质在一定速度下进行预混合。混合完了之后加入粘结剂，进行混合搅拌，逐步加入溶剂进行混合、分散，然后加入一定量溶剂进行稀释调节到涂布所需要的粘度。
优点：
干法制浆工艺与湿法工艺的不同之处是后阶段物料之间、设备与物料之间存在较大的内摩擦力，在各方面作用力下，物料可以达到很好的分散状态。浆料分散程度高，对极片的质量是有利的。
缺点：
1. 在相同的固含量下，干法制备的浆料粘度较低，浆料粘度越低，其维持稳定的时间就越短，越容易分层。浆料在涂布过程中极易沉降在犄角旮旯处，引起沉降造成涂布精度波动。

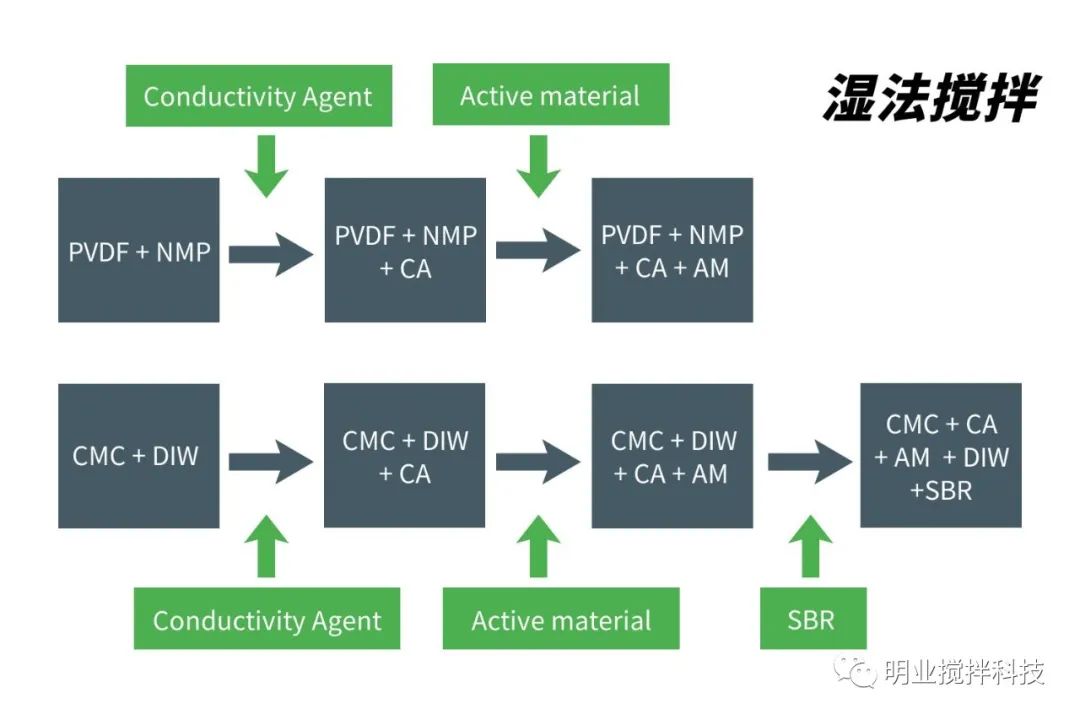

二、湿法搅拌
工艺特点：
先制备好分散均匀的导电胶，再进行活物质与导电胶的混合分散，然后加入适量溶剂进行粘度的调整，以适合涂布，PVDF的溶解在常温常压下至少需要2-3小时才能完全溶解，否则浆料粘度会出现较大跳动，对于涂布中面密度的变化也是极大的影响。
优点：
1. 工艺较为简单，浆料流动性好且气泡较少。
2. 该工艺的适应性较强，在活物质、导电剂等存在较小质量差别下也可以接受，制备的浆料不会影响既有的涂布工艺和极片质量。
3. 浆料后期抽真空所需时间短。
缺点：
1. 由于导电剂表面积大，容易吸收溶剂，导致溶剂的流动性较差，加入活物质后， 不易达到均匀分散的状态。
| 搅拌方式 | 工艺差别 | 优劣势 |
|---|---|---|
| 干法混合 | 活性剂、粘结剂、导电剂一次性加入，通过分步加溶剂来混合均匀。 | 优势：简单便捷、工艺时效 短。 |
| 活性剂、粘结剂一次性加入，通过分步加溶剂来混合均匀。 | ||
| 活性剂、导电剂一次性加入，通过分步加溶剂来混合均匀。 | ||
| 湿法混合 | 正极：溶剂NMP和粘结剂PVDF搅拌，配成凝胶，再通过加入活性物与导电剂来混合。 | 优势：浆料分散性好，搅拌均匀。 |
